2.3        套打功能

常见的打印就是将打印内容,打印在一张白纸上,而套打则不同,它是把一些内容打印到已经印好的单据上,比如,快递单,增值税发票等。



套打有个最常见,也是最难解决的问题:对齐。



JCP的解决之道是提供开发时对齐功能、运行时对齐功能:

开发时对齐

提供打印模板设计器,开发人员可以利用这个工具,导入套打底图,在可视化的环境中,拖放对齐,最后得到 HTML模板代码。

运行时对齐

最终用户可以使用连续打印偏移调整和打印位置的运行时调整,解决对齐的问题。

提示:

我们还提供一种运行时的模板设计器,让最终用户可以创建,修改打印模板,不过,这是本公司的另外一个产品,叫点点打印,相关说明可参考:

http://bbs.jatools.com/viewthread.php?tid=2660&extra=page%3D2



2.3.1    打印模板设计器

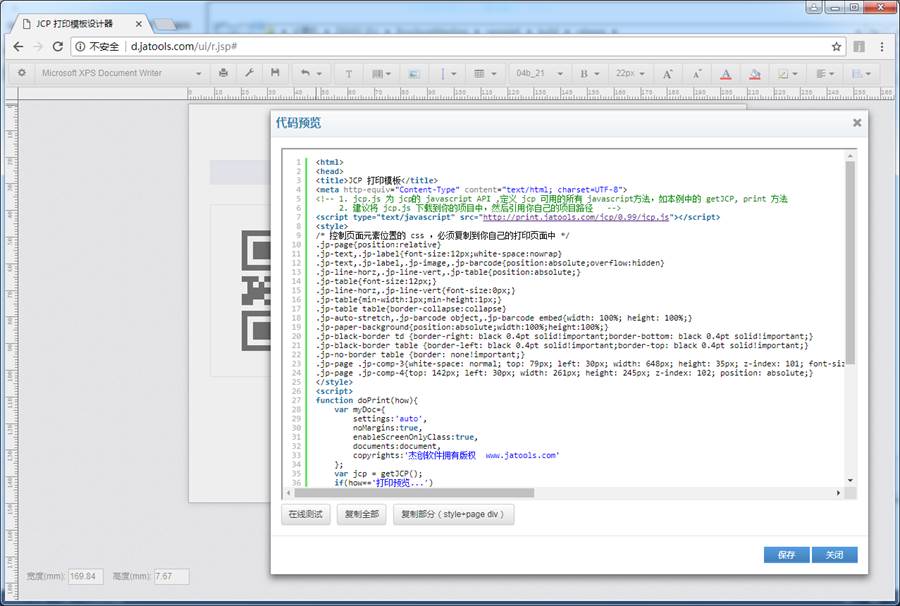

开发人员可以利用这个工具,导入套打底图,在可视化的环境中,拖放对齐,最后得到 HTML模板代码。工具界面如下:





设计工具地址:http://d.jatools.com

相关文档:http://bbs.jatools.com/viewthread.php?tid=2655&extra=page%3D2



得到模板代码后,你可以用你所用的语言,填充其中动态的内容。

提示:

你可以自己写HTML模板代码,而不必借助这个工具。

2.3.2    打印位置的运行时调整

打印位置的运行时调整

有时,即使是同一套程序,同一个页面,在不同的打印机上,打印出来的相对位置也有差别,有的打印机打印出来的内容凑得紧些,有的则离得开些,这种偏差不能通过设置打印机边距的方式进行调整。



借助JCP的打印位置的运行时调整,使用户可以自行调整打印内容的位置,并保存到注册表,下次打印时,JCP会自动使用新的位置打印。 这种微调后的位置信息只保存在本地注册表中,因此不会影响到其他用户的打印,这对有大量前台打印,并有不同类型打印机打印同一种票据的场合,非常实用。



你可以将 myDoc.ui属性设置成 draggable进入带拖放调整的打印预览界面,如下:

1.  var myDoc = {

2.      // 进入位置调整功能的打印预览式,即带"拖放调整..."按钮

3.      ui : "draggable",

4.      settings : {

5.          paperWidth : 210,

6.          paperHeight : 140,

7.          orientation : 1

8.      },

9.      documents : document,

10.     noMargins : true,

11.     // 必须设置一个id,否则JCP不知道调整后的位置,保存到注册表的哪一项中

12.     settingsId : 'mydoc2',

13.     copyrights : "杰创软件拥有版权  www.jatools.com"

14. }

15. getJCP().printPreview(myDoc);

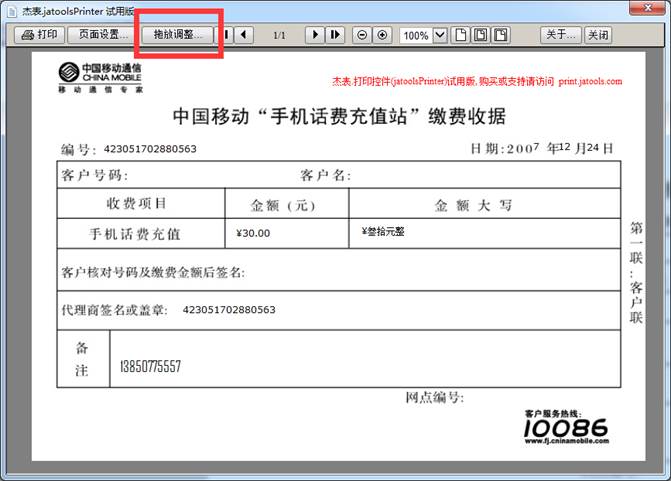

执行这述代码,会出现如下打印预览界面,注意,比普通打印预览多出了一个拖放调整按钮:

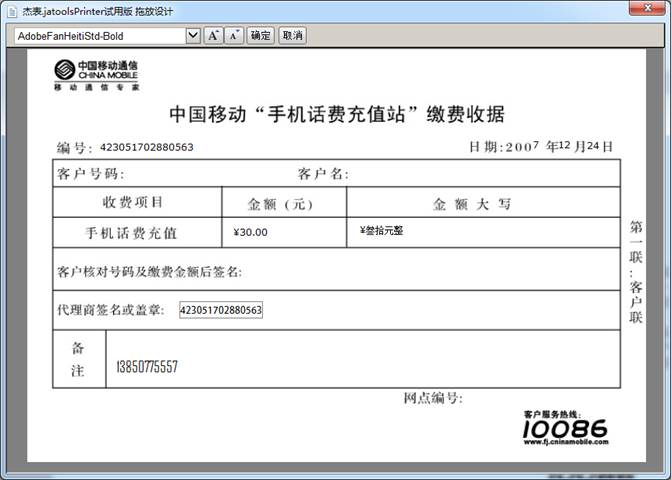

点击拖放调整按钮,可以进入调整界面,如下:



如果预览界面中有多页,在拖放界面中,也只取第一页的数据来做调整,可调整内容包括字型,字体大小,位置,但不能调整显示框大小。先选中一个可调整项,再拖动位置,或者用工具栏中的字体、字号变大变小按钮来设置。



点击确定即将当前修改,保存到注册表并退出,点取消,则不保存退出。



提示:

打印页面中有很多对象,有些可拖放,有些不可拖放,JCP如何知道?



同时满足如下条件的对象,JCP认为是可拖放对象:

1.page1 div中的直接子对象;

2.该子对象有id属性

3.该子对象绝对定位,即 position:absolute;

1.  <style>

2.      /*确保子对像绝对定位*/

3.      .child-abs >div {

4.          position: absolute;

5.      }

6.      /*子对像初始位置*/

7.      #d1{left:195px;top:323px;}

8.      #d2{left:136px;top:150px;}

9.      #d3{left:264px;top:224px;}

10. </style>

11. <div id="page1" class="child-abs" style='position:relative;width:210mm;height:140mm;'>

12.      <!--<img>没有id,因此不可调整-->

13.     <img class='screen-only' src="pj.jpg" style='width:100%;height:100%;'/>

14.     <div id='d1'>423051702880563</div>

15.     <div id='d2'>13850775557</div>

16.     <div id='d3'>30.00</div>

17. </div>

本例中,page div的直接子对象,有一个<img>和三个<div>,因为<img>没有id,因此不能调整,三个<div>id,并因为代码中的34511,四行代码确保其为绝对定位,所以是可拖整项。



注意,不应将调整项的初始位置,应设置到<style>中,而不应设置到style中,否则拖放后的位置不会生效,如:

1.  <div id="page1" ...>

2.       <!--错误,因left,right设置到了 style属性中,调整后的位置不会生效-->

3.       <div id='d1' style='left:10px;top:200px;'/>423051702880563</div>

4.      ...

5.  </div>

2.3.3    连续打印的套打偏移校正

连续打印的套打偏移校正连续打印的套打偏移校正2

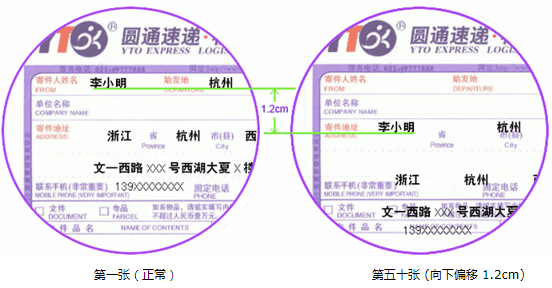

套打程序经常出现上下偏移的问题,如图所示:





导致偏移的原因有两种:

1.       是打印纸张高度设置得不对,只要根据误差,调整纸张高度就行了。

2.       打印机走纸不够精准,少打几页还看不出有什么问题,但连续打印后,因为误差累积起来,打印到10几张时,就很明显了,如果打印到100多张,上千张,必然谬之毫厘,差之千里了。



一般地,在打印多页后,如果出现向下偏移的情况,说明纸张高度设置过大了,调小一点即可,如果出现向上偏移的情况,说明纸张高度过小,调大一点即可。但这里有个坏消息,比如,进过测试,发现如果纸张高度设置为 200.1mm向下偏移,如果设成200.0mm向上偏移,很简单,设成它们俩的中间值:200.05mm试试。遗憾的是,windows不接受这个值,因为windows能接受的纸张高度,其精度只能达到0.1mm,即使你设置了这个中间值,打印机可能仍然以两值中的一个进行打印,也就是说,你设了这个中间值,打印仍然会存在偏移!

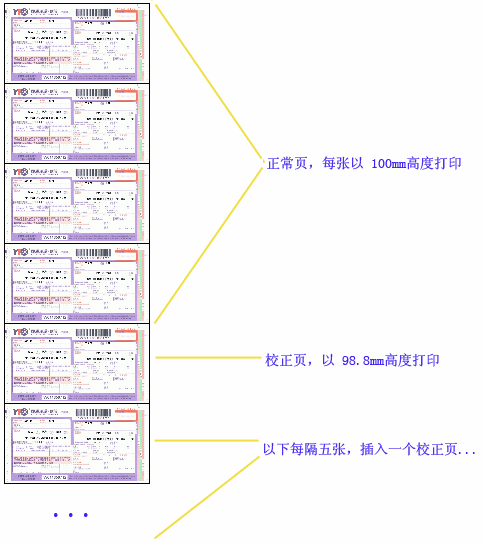

好消息是,JCP采用插入校正页的方法,可完美解决这个问题,图示如下:

JCP启动一个打印任务,当打印完几张正常高度的票据后,打印一张用来纠偏的、特别高度的票据(以下称之为校正页),这样可以降低对打印机走纸精度的要求,也达到了纠偏的目的。



用以下步骤设置一个可插入校正页的打印任务:

1. 先测量出,票据的实际高度,比如120mm()*100mm();

2. 按所测票据大小,设置自定义纸张:

1.  var myDoc = {

2.      settings : {

3.          paperWidth : 120, // 以毫米为单位

4.          paperHeight : 100

5.      },

6.      settingsId : 'mydoc1'// 必须设置一个唯一文档id

7.  }



当发现有连续偏移时,只要调用 setupNormalOffset 方法,设置相应的校正参数即可:

1.  getJCP().setupNormalOffset('mydoc1');// 唯一参数,标识对哪一个打印文档进行校正设定

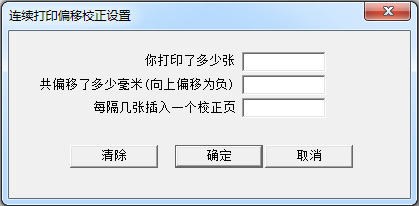

此方法将使控件弹出如下对话框:



你打印了多少张:表示你用来测试的页数,测试页数越多,误差越大,校正效果越好。

共偏移了多少毫米(向上偏移为负):表示你经过上一参数连续打印后,第一页与最后一页的偏移距离,以毫米为单位,当向下偏移时,设置为正,反之为负,也可以设置一个小数位。

每隔几张插入一个校正页:表示校正页的插入频度。此参数建议在5~15之间为好。

清除:可能换了好的打印机,不需要校正了,那就采用此按钮,清除校正设置。

确定:设置完了,保存。

取消:即不保存,也不清除,退出。



如果你设置了校正参数,按确定以后,控件将在本地注册表中保存这些参数,当下一次myDoc.settingsId mydoc1 的打印启动时,JCP将按这些参数自动插入校正页。



JCP打印与校正设置的示例代码:

1.  function doPrint() {

2.      var myDoc = {

3.          settings : {

4.              paperWidth : 1200,

5.              paperHeight : 1000

6.          },

7.          settingsId : 'mydoc1',

8.          documents : document,

9.          copyrights : '杰创软件拥有版权  www.jatools.com'

10.     }

11.     getJCP().print(myDoc, false); // 直接打印

12. }

13. function doNormalOffset() {

14.     getJCP().setupNormalOffset('mydoc1'); // 设置校正参数

15. }}

16. ...

17. <intput type='button' value='打印' onclick='doPrint()'>

18. <intput type='button' value='偏移校正设置' onclick=' doNormalOffset ()'>

19. ...



提示:

1.上述代码还不够完美,因为,代码中出现两个按钮,一个是打印,一个是偏移校正,这个偏移校正按钮,对于大多数不存在偏移问题的用户来说,可能永远用不上,即使有少数用户存在偏移问题,也只需要设置一次,就可以了。这个按钮有点多余,下面是改进后的代码:

1.  function doPrint() {

2.      if (window.event.shiftKey) {

3.          getJCP().setupNormalOffset('mydoc1'); // 设置校正参数

4.      } else {

5.          var myDoc = {

6.              settings : {

7.                  paperWidth : 1200,

8.                  paperHeight : 1000

9.              },

10.             settingsId : 'mydoc1',

11.             documents : document,

12.             copyrights : '杰创软件拥有版权  www.jatools.com'

13.         };

14.         getJCP().print(myDoc, false);

15.     }

16. }

17. ...

18. <intput type='button' value='打印' onclick='doPrint()'>

19. ...

删除了用于校正的按钮,但doPrint代码里,加入了是否按下shift键的判断,如果用户在按下打印按钮的同时,也按了shift,则调用控件的校正设定方法,否则,就以正常打印处理。 这样,作为程序开发人员,只需要当用户发现有连续偏移时,才告诉他使用这个方法,来校正偏差。



2.因为校正参数是按myDoc.settingsId来保存的,所以不会干扰到其他打印。

3.因为校正参数是保存在用户的本地注册表中,所以某一个用户的校正设置,不会影响到其他用户的。



2.3.4    零边距打印

忽略页边距打印

每个打印机都会有一个最小边距(最小边距因打印机不同而不同),如果你在纸张设置对话框中,设置的边距小于这个最小边距,那么,你的设置将不会起作用。这使你在套打时会产生这样的问题:你已经设置了最小的左()边距,但打印出来的东西,仍然是偏右(偏下)。这时,你可以设置 myDoc.noMargins属性为true 在此模式下,JCP将强制上、下、左、右边距为零,而打印预览时,页面设置对话框中的边距设置变为不可用,设置零边距的代码如下:



1.  var myDoc = {

2.      noMargins : true,//设置为零边距打印

3.      documents : document,

4.      copyrights : '杰创软件拥有版权  www.jatools.com'

5.  };

6.  getJCP().print(myDoc);



在零边距打印模式下,页面中的打印内容定位,可使用 page divpadding-leftpadding-top来整体移动被打印内容,实现相当于设置左、上边距的效果。



2.3.5       仅在预览时可见,不输出到打印机的套打底图

底图仅在预览时可见,不输出到打印机

套打时,一般会先扫描事先印好的票据底图,便于对齐及预览,但打印时(调用print方法,或者调用printPreview方法后,按其中的打印按钮时),不希望把底图打印到打印机,这时,你可以设置myDoc.enableScreenOnlyClass true,在底图的那个<img>对象上,设置其screen-only样式类即可:



1.  <script>

2.  ...

3.      //打印文档对象

4.      var myDoc = {

5.          // 使所有使用 screen-only 样式类的对象,只在预览、显示时可见,打印时隐藏

6.          enableScreenOnlyClass : true,

7.          documents : document,

8.          copyrights : '杰创软件拥有版权  www.jatools.com'

9.      };

10.     getJCP().print(myDoc);

11. ...

12. </script>

13. ...

14. <div id="page1">

15.     <img src="dt.jpg" class='screen-only'>

16.     <div>培训费</div>

17.     ...

18. </div>

只要设置了myDoc.enableScreenOnlyClass true 则实际打印时,page div 中所有样式类为screen-only的元素,自动被设置为不可见 display:none



2.3.6    表格线预览时可见,打印时不可见(控制显示、打印输出样式)

表格线预览时可见,打印时不可见(控制显示、打印输出样式)

当你在myDoc.enableScreenOnlyClasstrue时,实际打印时(调用print方法,或者调用printPreview方法后,按其中的打印按钮时)JCP会在打印页的div外,套一个有jatools-printing 样式类div容器,如:

1.  <div id=page1>...</div>

2.  <div id=page2>...</div>

被套jatools-printing 样式类容器时的情形:

1.  <div class='jatools-printing'>

2.     <div id=page1>...</div>

3.     <div id=page2>...</div>

4.  </div>

利用这个特点,就可以灵活地定制出,显示与打印的不同样式,如表格线在预览时可见,打印时不可见:

1.  <script>

2.      ...

3.      var myDoc = {

4.          enablePrintingClass : true,// 使JCP打印时,套上 jatools-printing

5.          documents : document,

6.          copyrights : '杰创软件拥有版权  www.jatools.com'

7.      };

8.      getJCP().print(myDoc);

9.      ...

10. </script>

11. <style>

12. #sample td {

13.     border: solid 1px black;

14. }

15. /*打印时,单元格边框设置为白色,即不可见*/

16. .jatools-printing #sample td {

17.     border: 0px solid white;

18. }

19. </style>

20. ...

21. <div id='page1'>

22.     <table id='sample'>...</table>

23. </div>



当预览时,因为不存在 jatools-printing 类,所以根据<style>里的设置,单元格边框显示为solid 1px black

当打印时,因为page1外,存在有 jatools-printing 类的容器,因此,同样根据<style>里的设置,单元格边框显示为solid 0px white,即不可见。



实际上,上一节的打印时底图不可见,也可以通过本节所述方法实现。

2.3.7    录入后打印

录入后打印

有这样一种打印需求,用户希望在录入一些数据后,即把该单据打印出来,比如以下页面,既有打印按钮,又有一些文本输入框,或下拉选择框,或者checkbox,但不希望打印时,把它们的边框打印出来,那么可以使用本功能。

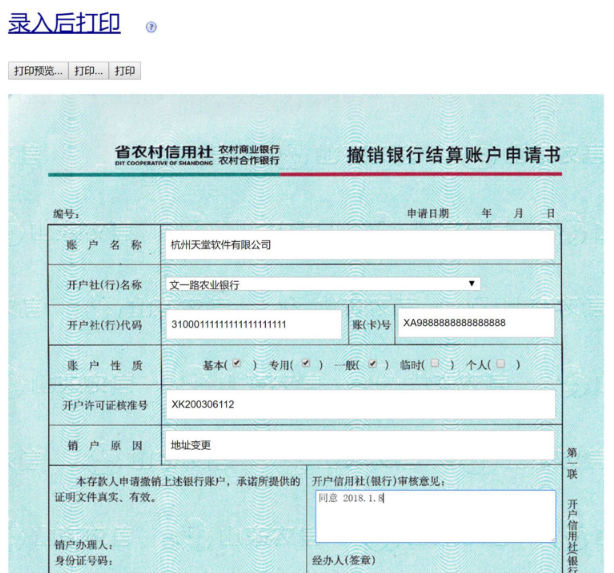

如录入界面如下:

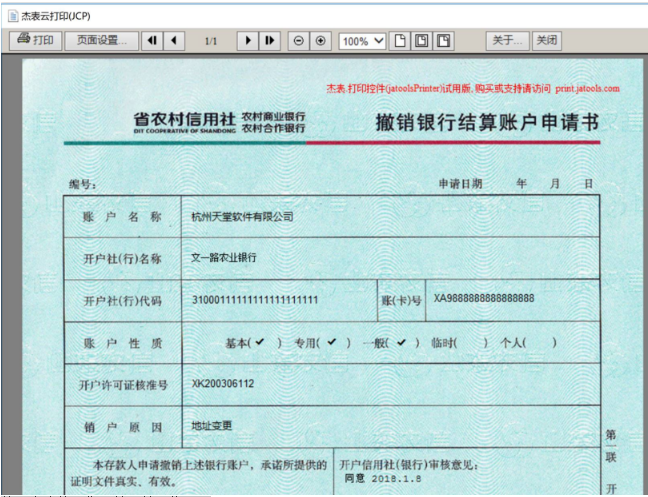

使用本功能后预览效果:



使用本功能,你可以用以下代码:

1.  <html>

2.  <head>

3.  <script type="text/javascript" src="jcp.js"></script>

4.  <style type="text/css">

5.

6.  .jatools-page input[type=text] {

7.      border: none;

8.      background-color: transparent;

9.  }

10.

11. </style>

12. <script type="text/javascript">

13.     function doPrint(how) {

14.         var myDoc = {

15.             inputs : true, //录入打印

16.             settings : {

17.                 paperName : 'A4'

18.             },

19.             noMargins : true,  //无边距打印

20.             documents : document,

21.             enableScreenOnlyClass : true,  // 确保 42行的图片不会被打印出来

22.             copyrights : "杰创软件拥有版权  www.jatools.com"

23.         }

24.         var jcp = getJCP();

25.         if (how == '打印预览...')

26.             jcp.printPreview(myDoc, false);

27.

28.         else if (how == '打印...')

29.             jcp.print(myDoc, true);

30.

31.         else

32.             jcp.print(myDoc, false);

33.     }

34. </script>

35. </head>

36. <body>

37.     ...

38.     <input type="button" value="打印预览..." onClick="doPrint('打印预览...')">

39.     <input type="button" value="打印..." onClick="doPrint('打印...')">

40.     <input type="button" value="打印" onClick="doPrint('打印')">

41.     <div id='page1' style="position: relative;; width: 210mm; height: 297mm;">

42.         <img src="image/sqs2.jpg" style="position: absolute; width: 100%; height: 100%" class="screen-only">

43.         <input type="text" style="position: absolute; width: 520px; left: 209px; top: 181px;" />

44.         <input type="checkbox" style="position: absolute; left: 295px; top: 350px;" />

45.         ...

46.     </div>

47. </body>

48. </html>



6行代码,设置一个样式规则,让文本输入框在打印预览或者打印时,显示成无边框,透明。在JCP打印预览,或者打印时,会自动在 page1 上设置样式类 jatools-page,因此,打印和预览时,这条规则会起作用,在录入界面中,这条规则不起作用,因此,行 43 <input> 以文本输入框的普通样式显示,一般是有边框,且白色背景。



15行代码,设置 myDoc.inputs true录入后打印,可以确保录入的信息能够打印出来。



提示:

1.  利用 jatools-page 样式类来创建样式规则,可以让输入组件在打印时,呈现与录入时不同的显示效果;

2.  如果想在打印成功后,保存打印状态到后台,可以用 done 回调,详见下节。



2.4        打印回调

JCP在打印后,会回调你的js函数,在回调函数里,你可以处理一些打印后的任务,比如,往服务器写入一些标志,或者,重新启动一次打印任务。

2.4.1    打印结束回调脚本

打印结束回调脚本

1.  var myDoc = {

2.      documents : document,

3.      copyrights : '杰创软件拥有版权  www.jatools.com'

4.  };

5.  //定义回调方法

6.  myDoc.done = function() {

7.      console.log("打印结束.")

8.  }

9.  getJCP().print(myDoc);

JCP中,所有调用都是异步执行的,print方法也一样,该方法返回时,打印可能还没有结束,当打印结束时(指打印任务已经生成),JCP会检查myDoc上是否定义了done回调函数,如果有,则调用之。



回调的主要用处:

ü  打印结束后通过 ajax写入已打印标志到数据库,避免重复打印等;

ü  可以一次打印多个文档,并使用不同的参数,比如,一键打印到不同打印机。



注意,打印结束是指打印任务已经生成,并不是指打印机已经完成打印。即使你的打印机处于关机状态,JCP也会调用done,只不过,打印任务仅列在打印机任务列表中,等待发往打印机而已。



也就是说,你不能用done来判断是否真的打印出来了。



JCP不允许连续调用 print方法, 但你可以在done回调里,再次调用print方法。



错误的二次打印

1.  var myDoc1 = {...};

2.  getJCP().print(myDoc1);

3.  var myDoc2 = {...};

4.  getJCP().print(myDoc2); // 连续打印,错误 !!!

5.                          // 结果不可预知,有可能myDoc1被打印两次,而myDoc2不打印,

6.                          // 或者,myDoc1 不打印, myDoc2 被打印两次,

7.                          // 或者 myDoc2 myDoc1先打印



正确的二次打印:

1.  var myDoc1 = {

2.      ...

3.      done : function() {

4.           var myDoc2 = {

5.              ...

6.          };

7.          getJCP().print(myDoc2);

8.      }

9.  };

10. getJCP().print(myDoc1);

采用done多次打印时,会生成多个系统打印任务。



2.4.2    一键打印到不同打印机

一键打印到不同打印机

1.  function doPrint() {

2.      var myDoc1 = {

3.          settings : {

4.              printer : 'oki 5330'

5.          },

6.          documents : 'pages1.jsp',

7.          copyrights : '杰创软件拥有版权  www.jatools.com',

8.          done : function() {

9.              var myDoc2 = {

10.                 settings : {

11.                     printer : 'hp laser jet 1000'

12.                 },

13.                 documents : 'pages2.jsp',

14.                 copyrights : '杰创软件拥有版权  www.jatools.com',

15.                 done : function() {

16.                     console.log("打印结束");

17.                 }

18.             };

19.             getJCP().print(myDoc2);

20.         }

21.     };

22.     getJCP().print(myDoc1);

23. }



本例利用回调函数done,将文档 pages1.jsppages2.jsp两个文档中的page1page2...,分别打印到 okihp打印机。



这里的打印机参数,是直接写成常量,实际项目中,你可以使用JCPgetPrinters取得打印机列表,并把它们显示在<select> 中,便于用户选择需要的打印机。



正如上节所说,本例使用回调来进行第二次打印,而不是采用连续调用。

提示:

虽然你可以将 myDoc.documents设置成数组,同时打印这两个文档,如下所示,但这种情况下,两个文档的所有打印参数是一样的,比如,同样的输出打印机,同样的纸张等等:

1.  function doPrint() {

2.      var myDoc1 = {

3.          settings : {

4.              printer : 'oki 5330'  // 只能都打印到oki打印机

5.          },

6.          documents : ['pages1.jsp',  'pages2.jsp']

7.          copyrights : '杰创软件拥有版权  www.jatools.com'

8.      };

9.      getJCP().print(myDoc1);

10. }



2.4.3    一键打印多个 pdf html 文档

一键打印多个 pdf 和 html 文档

JCP 可以用 print方法,打印HTML文档,也可以用 printDocument方法,打印一个pdf文件,而且这两个方法,都提供了回调机制。



类似print方法,printDocument的第二个参数中,也可以设置一个回调函数,如下所示:

1.  var myDoc = {

2.      fileType : 'pdf',

3.      done : function() {

4.          console.log("pdf打印结束");

5.      }

6.  }

7.  getJCP().printDocument("a.pdf", myDoc);

这里你只需要关注 done回调,更详细的pdf打印介绍,请参照pdf打印部分。



以下示例,利用回调机制,一次性顺序打印一个HTML文档,一个pdf文档,再打印HTML文档:

1.  //打印三个文档,html格式2个,pdf格式1

2.  var docs = [{

3.      type : 'html',

4.      documents : document

5.          // HTML文档, page1 ... div在本文档中

6.      }, {

7.      type : 'pdf'// pdf文件打印

8.      url : 'pdf/apicpp.pdf' // pdf流位置

9.  }, {

10.     type : 'html',

11.     documents : 'pages.htm' // HTML文档, page1 ... div在一个url文件中

12. }]

13. function main() {

14.     doPrint(0);

15. }

16. function doPrint(current) {

17.     var doc = docs[current];

18.     if (doc.type == 'html') {

19.         var mydoc = {

20.             documents : doc.documents,

21.             copyrights : "杰创软件拥有版权  www.jatools.com",

22.             done : function() {

23.                 if (current < docs.length - 1) {

24.                     doPrint(current + 1);

25.                 }

26.             }

27.         }

28.         getJCP().print(mydoc);

29.     } else if (doc.type == 'pdf') {

30.         var mydoc = {

31.             fileType : 'pdf',

32.             done : function() {

33.                 if (current < docs.length - 1) {

34.                     doPrint(current + 1);

35.                 }

36.             }

37.         }

38.         getJCP().printDocument(doc.url, mydoc);

39.     }

40. }
